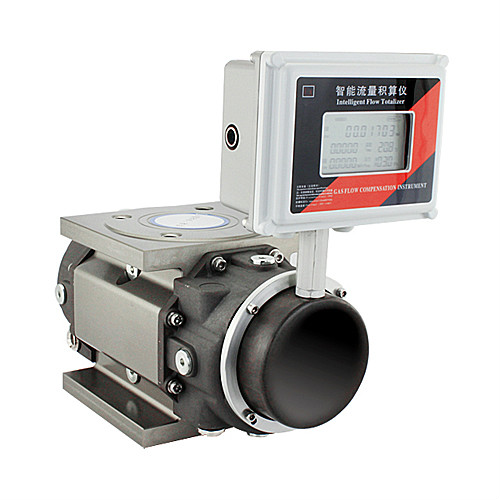

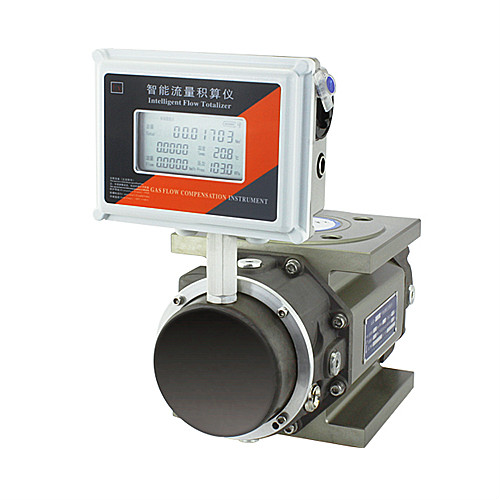

腰輪流量計
產品用途：
餐飲、賓館等行業的燃氣商業核算，輸配管網燃氣計量，燃氣調壓站計量，工業和民用鍋爐等燃氣計量；也可用作丙烷、氮氣、工業惰性氣體等各種無腐蝕性中低流速氣體標準流量計。產品特點：
- 1、寬量程，低始動流量，高精度、高重復性；
- 2、壓力損失小，高集成度，低功耗，結構緊湊；
- 3、分段修正，完整數據存儲功能；
- 4、基本輸出完整，數據追溯管理；
- 5、GPRS實時管理系統。
氣體腰輪流量計（羅茨流量計）基于容積式測量原理，用于精確計量流經封閉管道的氣體總量。
氣體腰輪流量計（羅茨流量計）屬于定排式流量計，最早的定排量測量方法出現在18世紀，進入20世紀30年代時已普遍進行商業應用。羅茨流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。因此，它屬于在流量?jì)x表中精準度是最高類別的一種。
（腰輪流量計）基本參數
|
連接方式 |
法蘭連接 |
|
精度等級 |
±1.5%R（±1%R需特制）* |
|
使用條件 |
介質溫度：-10℃～+60℃；環境溫度：-30℃~+60℃；相對濕度：5%～90%； 大氣壓力：86～106KPa |
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1節3.6VDC鋰電池，當電壓低于2.0時出現欠壓指示。 |
|
整機功耗 |
A.外電源：＜1W；B.內電源：平均功耗≤1W，可連續使用三年以上。 |
|
輸出功能 |
①脈沖信號②4 ~ 20mA電流信號③IC卡控制信號④RS485通訊⑤HART協議 |
（腰輪流量計）流量范圍及性能指標
|
型規格號 |
公稱通徑 |
流量范圍 |
始動流量 |
Qmax時壓力損失(Pa) |
最大工作壓力 |
公稱壓力 |
|
LLQ-20 |
25 |
1-20 |
0.07 |
110 |
0.7 |
1.6MPa |
|
LLQ-40 |
40 |
1-40 |
0.06 |
140 |
||
|
LLQ-60 |
50 |
3-65 |
0.07 |
120 |
||
|
LLQ-85 |
50 |
3-85 |
0.07 |
160 |
||
|
LLQ-100 |
80 |
3-100 |
0.06 |
170 |
||
|
LLQ-150 |
80 |
3-150 |
0.05 |
150 |
||
|
LLQ-200 |
80 |
3-200 |
0.15 |
180 |
||
|
LLQ-250 |
100 |
3-250 |
0.16 |
190 |
||
|
LLQ-350 |
100 |
3-350 |
0.15 |
300 |
||
|
LLQ-450 |
100 |
3-450 |
0.11 |
500 |
||
|
LLQ-650 |
150 |
6-650 |
0.65 |
560 |
||
|
LLQ-1000 |
150 |
8-1000 |
0.65 |
580 |
||
|
LLQ-1200 |
150 |
10-1200 |
0.8 |
600 |
| （腰輪流量計）型號 | （腰輪流量計）說明 | |||||
| LLQ | —□ | /□ | /□ | /□ | /□ | |
| 最大流量 | **** |
|
|
|
|
請參考【流量范圍及性能指標】表格中參數→流量上限 |
| 公稱通徑 | *** |
請參考【流量范圍及性能指標】表格中參數→公稱通徑 |
||||
| 轉換器類型 | N |
基表（無顯示、無輸出） |
||||
| C |

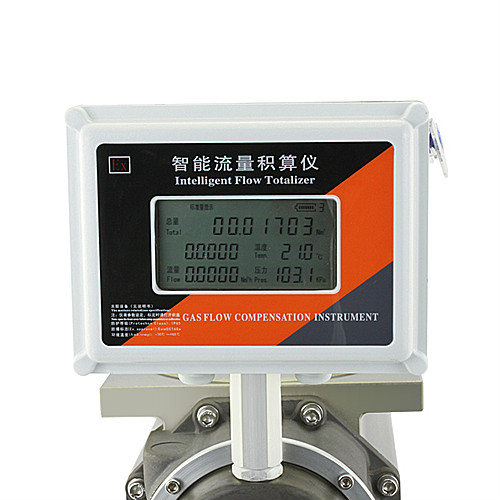

數顯表頭（溫壓定值補償，輸出脈沖信號，IC卡控制信號） |
|||||
| D |
溫壓補償表頭（溫壓實時補償，輸出脈沖信號、電流信號、IC卡控制信號，選配485通訊接口及機械表頭） |
|||||
| 精度等級 | P-1 |
1.0級精度 |
||||
| P2 |
1.5級精度 |
|||||
| 耐壓等級 | WP1 |
1.0Mpa |
||||
| WP2 |
1.6Mpa |
|||||
