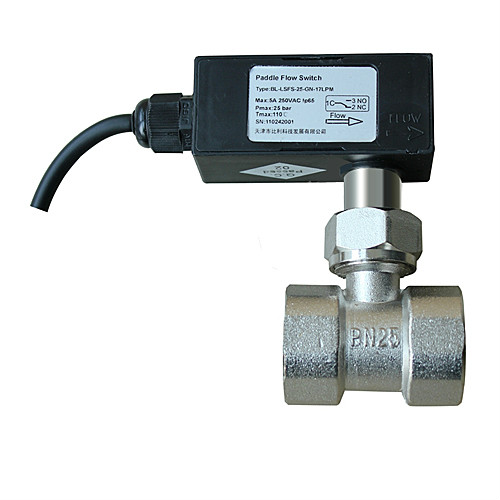

擋板式流量開關
適用介質：
液體，適用于中小管道液體流量的控制。產品特點：
- 1、可靠性高，使用壽命長；
- 2、設定值范圍可調；
- 3、溫度范圍寬，承壓高。
擋板式流量開關，采用低壓降、高精度設計，具有可靠性高、使用壽命長、使用溫度范圍寬、承壓高等特點。擋板式流量開關不僅可根據客戶要求精確設定保護流量值，而且還可以根據實際需要在工況現場對設定值進行調節。
|
類 型 |
參 數 |
|
外殼防護等級 |
IP65 |
|
輸出形式 |
微動開關SPDT輸出或Din插頭輸出 |
|
觸點壽命 |
10萬次 |
|
使用介質溫度范圍 |
－30～110℃ |
|
工作介質 |
空氣、水和油 |
|
微動開關參數 |
5A（max.）、250VAC/DC） |
|
最大承壓 |
25bar |
|
材質 |
殼體為黃銅或不銹鋼，擋板為不銹鋼材質 |
|
（擋板式流量開關）選型 |
（擋板式流量開關）說明 |
||||
|
BL-FRW- |
-□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
A |
|
|
|
顯示型擋板式 |
|
B |
管道型擋板式 |
||||
|
C |
插入式擋板式 |
||||
|
公稱通徑 |
15 |
DN 15mm |
|||
|
20 |
DN 20mm |
||||
|
25 |
DN 25mm |
||||
|
32 |
DN 32mm |
||||
|
40 |
DN 40mm |
||||
|
50 |
DN 50mm |
||||
|
65 |
DN 65mm |
||||
|
80 |
DN 80mm |
||||
|
100 |
DN 100mm |
||||
|
125 |
DN 125mm |
||||
|
150 |
DN 150mm |
||||
|
連接方式 |
W |
外螺紋G1″ |
|||
|
N |
內螺紋G3/4″ |
||||
|
F |
法蘭連接 |
||||
|
材質 |
D |
黃銅鍍鎳 |
|||
|
H |
黃銅 |
||||
|
B |
不銹鋼 |
||||
