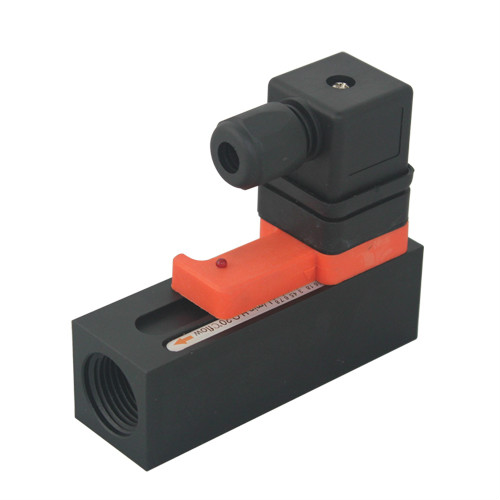

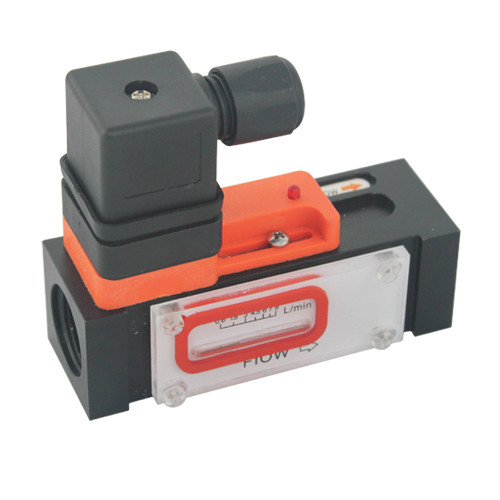

活塞式流量開關
適用介質：
適用于小口徑管道的氣體和液體的流量控制。
產品特點：
- 1、極小的壓力損失；
- 2、良好的重復性,抗污能力；
- 3、機械部分與電子部分完全隔離；
- 4、設定精度精確，用戶無須在現場設定；
- 5、LED顯示開關狀態，開關量輸出可選擇。
活塞式流量開關是用于電熱水器、太陽能熱水器、空調器以及其他水系統的水循環控制、進出水控制、水加熱控制、水泵開關控制、電磁閥通斷控制或出水斷電、出水通電控制等過程，當達到一定流量后將水流轉換為開關式電信號的傳感器件。
活塞式流量開關殼體內部的流體通道上裝有一個內部裝有永久磁鐵的活塞。當管路中的水流量大于設定流量時，磁芯在水流作用下產生位移并帶動磁源產生磁控作用使傳感器輸出“1”開關信號,該信號輸入到設備控制系統，經功率擴放大后實現以水流量控制的目的。當管路中的水流量小于設定流量后，磁芯在復位彈簧推力作用下帶動磁源回位，使傳感器輸出 “0”開關信號,停止系統的工作。
|
精確度 |
±5%總量程 |
|
遲滯 |
視開關點而定，最小0.5L/Min |
|
開關設定刻度 |
介質為水,溫度20℃,水平安裝狀態進行標定的。安裝位置,介質和溫度變化會(huì )對開關值略有影響 |
|
LED顯示 |
直流供電LED顯示開關狀態，交流無LED顯示、雙開關輸出。 |
|
接線方式 |
直接甩線、霍斯曼接頭、航空插頭 |
|
輸出 |
干簧開關 , 容量 24VDC / 250VAC ,100mA |
|
耐壓 |
10bar(塑料）50bar(鋁型) 100bar（不銹鋼） |
|
平均壓力損失 |
0.3bar(在25L/min) |
|
介質溫度 |
最大90℃ |
|
防護等級 |
IP65 |
|
（活塞式流量開關）型號 |
（活塞式流量開關）說明 |
|||||||
|
BL-FRE- |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
A |
|
|
|
|
|
|
標準型活塞式 |
|
B |
顯示型活塞式 |
|||||||
|
儀表口徑 |
008 |
DN8 螺紋接口 G1/4 |
||||||
|
010 |
DN10螺紋接口 G3/8 |
|||||||
|
015 |
DN15螺紋接口 G1/2 |
|||||||
|
020 |
DN20螺紋接口 G3/4 |
|||||||
|
025 |
DN25螺紋接口 G1 |
|||||||
|
供電方式 |
D |
直流供電24V±20%DC |
||||||
|
J |
交流供230V±15%AC |
|||||||
|
表體材質 |
S |
塑料外殼 |
||||||
|
L |
陽極氧化鋁外殼 |
|||||||
|
X |
不銹鋼外殼 |
|||||||
|
設定范圍 |
1 |
設定范圍：0.6…8L/min |
||||||
|
2 |
設定范圍：1…15L/min |
|||||||
|
3 |
設定范圍：2…25L/min |
|||||||
|
接線方式 |
M |
M12接插件 |
||||||
|
Z |
直接附線 |
|||||||
|
開關點 |
1 |
1個開關點輸出 |
||||||
|
2 |
2個開關點輸出 |
|||||||
