流量開關選型注意事項
更新時間: 點擊:1672 所屬欄目:行業新聞 Update Time: Hits:1672 Belong Column:流量開關的工作原理:
水流量開關工作原理:當水流開關內有水流動,水流量≥1.0L/min時,水流開關內的磁芯受水流推動產生位移,磁芯位移帶動磁源產生磁控作用使水流開關輸出“通”信號。流量開關自動化選型有收錄,該信號輸入設備控制系統,經控制系統實現控制作用,當水流量小于啟動流量時,水流開關輸出“斷”的信號??刂葡到y產生與上述相反的控制作用。換句話說就是:水流開關當管路中的水流量大于1L/min流量時,磁芯在水流作用下產生位移并帶動磁源產生磁控作用使傳感器輸出“1”開關信號,該信號輸入到設備控制系統,經功率擴放大后實現以水流量控制的目的。當管路中的水流量小于1L/min流量后,磁芯在復位彈簧推力作用下帶動磁源回位,使傳感器輸出“0”開關信號,停止系統的工作。流量開關具有靈敏度高、耐久性強等優點。
流量開關該如何選型?
選擇合適的流量開關或者液位計,除了根據自己需求功能選型之外,還應根據流體工況特性、安裝要求、環境條件、經濟性等因素合理選型。
①、安裝環境。現場安裝環境主要指測量管徑大小、直管段長度、管道是否有振動、周?chē)欠裼袕姶艌?chǎng)干擾和高溫輻射熱等。
②、安全性。防止事故發生。比如,測量腐蝕性介質時,根據腐蝕性強度選用合適的內襯材質,可燃性氣體的環境應選用防爆型儀表。
③、節能性。流體經過流量?jì)x表前后的壓損,壓損值越小節能性越好。非接觸式如超聲波流量計、電磁流量計、彎管流量計無壓損。
④、流體特性。流體特性主要指流體成分、溫度、壓力、黏度等。根據實際情況逐步確認選型范圍。首先從成分(液體、氣體、蒸汽、臟流污程度)區分,差壓式流量計和渦街流量計基本適應以上流體。
⑤、準確性和經濟性。一般本身其性能相對穩定、重復性好、使用壽命較長、量程比范圍寬的流量計有利于后期增加工藝設備測量參數調節,從而減少投資。
流量開關的種類有很多種,下面簡單介紹幾種常見的流量開關:

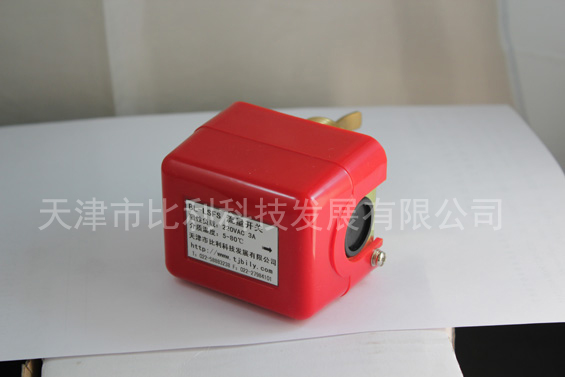

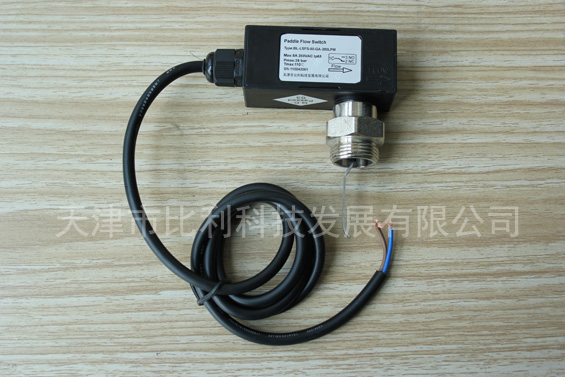

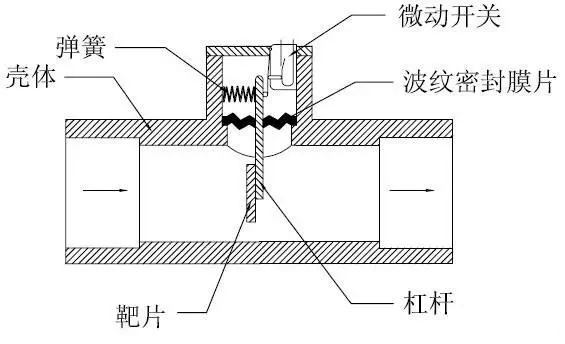

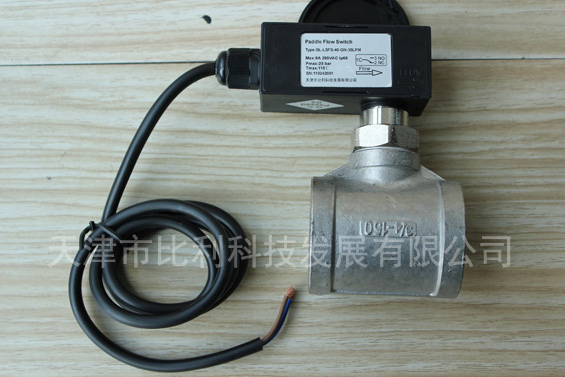

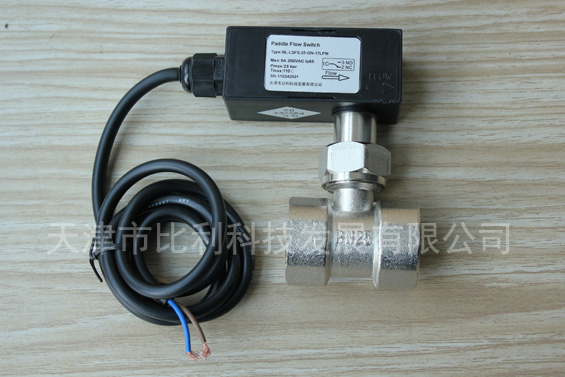

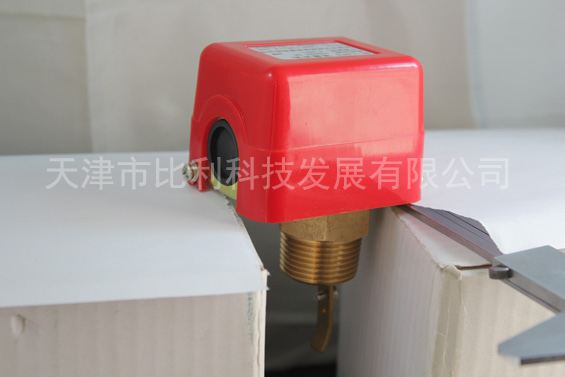

1、有擋板式(可顯示流量)
2、浮子式
3、金屬轉子式(可顯示流量)
4、粘度補償式
5、旋葉式(可顯示流量)
6、熱式流量開關(可顯示流量)
7、亦可用插入式電磁流量計式。
插入式流量開關
那么我們在選型時應該注意哪些方面呢?
①、供電電壓多大,是直流還是交流,一般直流為24V,交流220V;
②、功耗為多少VA,那就看您需要而選;
③、輸出方式,有常開和常閉;
④、觸點容量,這應該是重要的。一般流量開關通過設定流量,即可顯示流量是否達到設定值。
流量開關的優點:
1、水流開關低流速(量)動作;
2、水流開關結構簡單,動作接觸面??;
3、水流開關低含量雜物水流也可適用;
4、水流開關特殊雜物阻塞時可在線清除。
