液位開關原理、安裝及應用

液位控制系統主要包括三部分：傳感器部分、控制部分、執行機構部分。而常用液位傳感器按是否與被測介質接觸分：

接觸式：浮球、壓力傳感器、液位開關、音叉、光電、電阻電容式

非接觸式：雷達、超聲波

電纜浮球開關是利用微動開關或水銀開關做接點零件，當電纜開關以重錘為原點一定角度時，（通常微動開關上揚角度為28°±2°,水銀開關上揚角度為10°±2°)，開關便會(huì )有ON或OFF信號輸出。

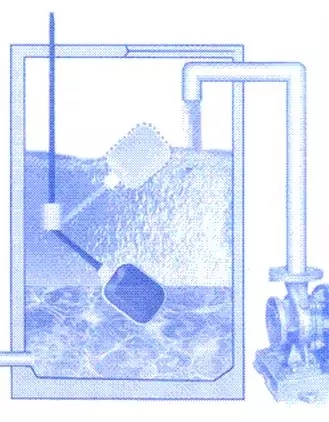

電纜浮球液位控制器，利用重力與浮力的原理設計而成。主要包括浮漂體，設置在浮漂體內的大容量微型開關和能將開關處于通，斷狀態的驅動機構，以及與開關相連的三芯電纜。

• 電纜采用特種材料，耐油、酸、堿，抗蝕能力優越。

• 構簡單、性能可靠。輸出穩定可靠的“通”、“斷”開關控制信號，無任何誤動作，可靠性高。

• 安裝簡捷，調試方便，上下移動定位重塊，即可隨意調節淮面控制范圍。

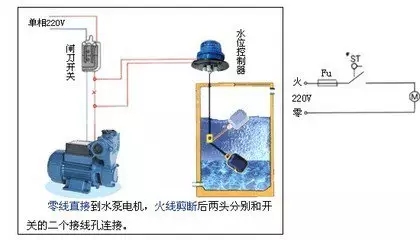

1KW及1KW以下的單相泵，可將浮動開關直接串聯在電路中（圖1）。1KW以上的泵，可將浮動開關串聯在電控箱的控制電路中（圖2）。液位的控制高度是由電纜在液體中的長度及重錘在電纜的位置決定的。

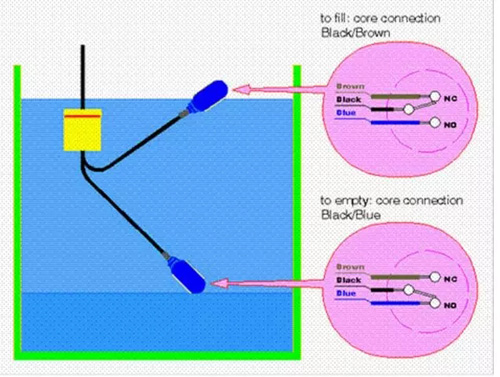

使用棕色和黑色的電線： 浮球在下液位時，接點是接通的狀態。 浮球在上液位時，接點是不通的狀態。

使用棕色和藍色的電線：浮球在上液位時，接點是接通的狀態。浮球在下液位時，接點是不通的狀態。

未使用的電線必須（予以絕對的絕緣。) 浮球液位控制器建議使用電壓24V。

圖1

圖2

1、將浮球開關的電纜線從重錘的中心下凹圓孔處穿入后，輕輕推動重錘使嵌在圓孔上方的塑膠環因電纜頭之推力而脫落。（如果有必要的話，也可用螺絲起子把此一塑膠環拆下）。再將這個脫落的塑膠環套在電纜上你所想固定生重錘以設定液之位置。

2、輕輕地推動重錘拉出電纜，直到重錘中心扣住塑膠環，重錘只要輕扣在塑膠環上即不會(huì )滑落，此塑膠環如有損壞或遺失，可用同徑裸銅線扣入電纜代連浮桿液位開關。

1. 重錘為要求才附上之配件。

2.請將電纜線直接拉到控制箱，盡量避免使用中間接頭。若不得已而有接頭時，絕對不可將電纜線接頭浸入液體中。

3. 未使用的電線必須予以絕對的絕緣。

連桿浮球液位開關與小型浮球液位開關原理基本相同，在密閉的金屬或塑料管內，設置一點或多點的磁簧開關，然后將管子貫穿一個或多個，中空而內部裝有環型磁鐵的浮球，并利用固定環，控制浮球與磁簧開關在相關位置上，使浮球在一定范圍內上下浮動。

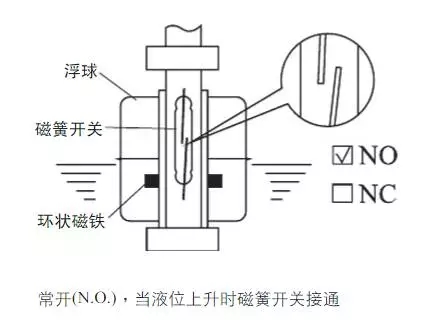

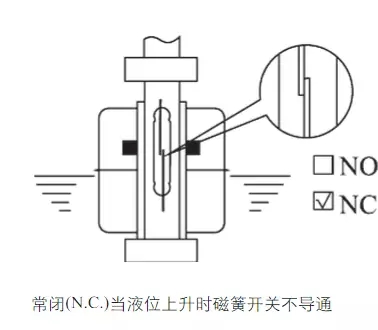

利用浮球內的磁鐵去吸引磁簧開關的接點，產生開與關的動作，作液位的控制或指示。下圖為常閉(NC)及常開(NO)時浮球開關的相關位置

常開和常閉是沒有注入液體時的狀態。連桿浮球液位開關為定制品，依照被測液體的溫度、壓力、比重、耐酸堿等特性，選擇適合規格的浮球。選購時還需確定接續規格（法蘭安裝或螺紋安裝等），各動作點位置，動作形式（常開或常閉）和總長。

1、安裝位置應遠離進水口，否則開關會(huì )因進水口的波動而造成誤動作。 （此點也同樣適用于其余類型浮球液位開關）
2、若開關裝置于容器池壁，可加裝L型角鋼支架。（比較簡單的安裝方式，一般為螺紋式的浮球液位開關

3、若開關裝置于攪拌區域，可安裝防波管或防波擋板。（如果使用環境是此種情況，建議先與廠家溝通確定浮球大小和安裝螺紋等后再安裝防波板）

4、選擇管的內徑大于浮球直徑的法蘭連接管。

5、配線時建議使用多蕊電纜。 （此點保證其安全性，一般為室外安裝選擇，比如電纜式浮球液位開關就是采用多芯電纜，如圖：

6、被控制線路負載必須與浮球開關接點容量相匹配。（涉及電壓、電流方面）。

7、被測液體的比重必須大于浮球比重。 （如果浮球比重大于液位比重，浮球降會(huì )付不起）。

8、浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整浮球位置。（如果因為位置有點差異，可聯系廠家確定是否可以調節，或者在訂購前與廠家確定。

1.定期清除連桿及浮球上的污垢（周期視水質而定）。

2．檢查環扣上的螺釘是否有松動

1. 浮球不動作 ：

   ① 液體比重小于浮球比重

   ② 浮球漏水

   ③ 異物卡住浮球

   處理方法：

   ①重新確認浮球比重

   ② 公司聯系更換浮球

   ③ 清除異物

2. 浮球動作，但無信號輸出 ：

   ① 浮球位置偏移

   ② 磁簧開關損壞

   處理方法：

   ①調整浮球位置

   ② 更換磁簧開關

3. 信號輸出不正常, 附近有磁場干擾。

   處理方法：消除磁場

4. 信號保持，無法復原, 浮球不能復歸，有異物卡住。

   處理方法：清除異物

5. 一點會(huì )有兩個信號輸出, 環扣位置移動。

    處理方法：調整環扣位置
