小巧型壓力變送器
應用領域：
廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。產品特點:
- 1、結構小巧、安裝方便，可直接安裝
- 2、反向接電保護
- 3、高穩定性、高精度、寬的工作溫度
- 4、LED、LCD顯示兩種形式選擇。
- 5、高溫狀態下，變頻干擾小，高穩定性、高可靠性

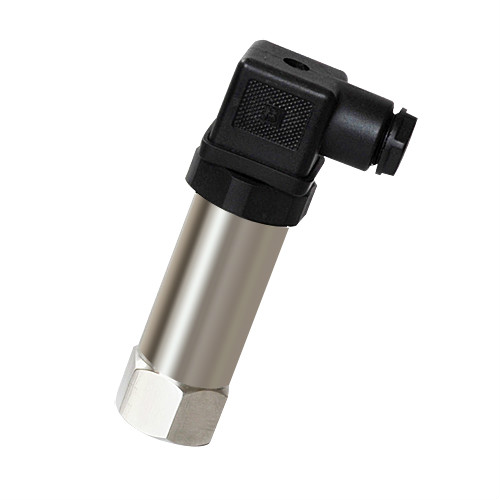

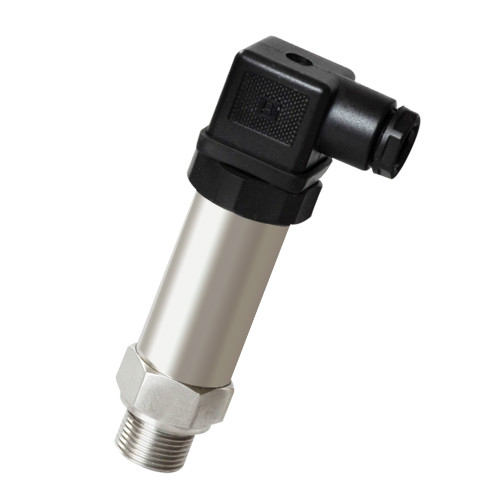

小巧型壓力變送器采用德國赫斯曼接插件，可自由選配現場顯示表頭，使用陶瓷壓阻式傳感器和擴散硅壓力傳感器制造技術，產品由高精度硅傳感器和高集成化電子線路及不銹鋼外殼組成。結構精巧，安裝方便，不受空間限制，輸出可疊加HART協議。
|
測量范圍 |
-100Kpa~50Kpa~60Mpa（最大可做到300Mpa，需定做） |
|
精度等級 |
0.2%、0.5%、%1% |
|
測量介質 |
液體、氣體或蒸汽 |
|
工作電源 |
24VDC |
|
穩定性 |
0.2%FS/年 |
|
輸出信號 |
4~20mA |
|
膜片材料 |
氧化鋁陶瓷，316L不銹鋼 |
|
工作溫度 |
-20℃～85℃ |
|
負載電阻 |
≤ 1000Ω |
|
相對濕度 |
5-95%，不冷凝、無結露 |
|
過程連接件材質 |
316不銹鋼 0Cr18Ni9不銹鋼 |
|
防護等級 |
IP65 |
|
（小巧型壓力變送器）型號 |
（小巧型壓力變送器）說明 |
||||||
|
BL-Y202- |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
K |
|
|
|
|
|
擴散硅 |
|
T |
陶瓷壓阻 |
||||||
|
S |
超小型 |
||||||
|
量程范圍 |
1 |
-100Kpa～0Kpa～2kpa～60Mpa（擴散硅） |
|||||
|
2 |
0Mpa～60Mpa～2kpa（擴散硅） |
||||||
|
3 |
-100Kpa～0Kpa～50kpa～60Mpa（陶瓷壓阻） |
||||||
|
4 |
0Mpa～50kpa～60Mpa（陶瓷壓阻） |
||||||
|
輸出方式 |
E |
普通模擬型（輸出4~20Ma） |
|||||
|
S |
標準智能型（輸出4~20Ma） |
||||||
|
H |
智能型（輸出4~20Ma帶HART總線協議） |
||||||
|
精度等級 |
P10 |
1級 |
|||||
|
P2 |
0.2級 |
||||||
|
P5 |
0.5級 |
||||||
|
連接方式 |
L1 |
M20×1.5 |
|||||
|
L2 |
M27×2 |
||||||
|
L3 |
G1/2 |
||||||
|
T |
特殊要求 |
||||||
|
附件功能 |
M0 |
無顯示 |
|||||
|
M1 |
LED液晶顯示器 |
||||||
