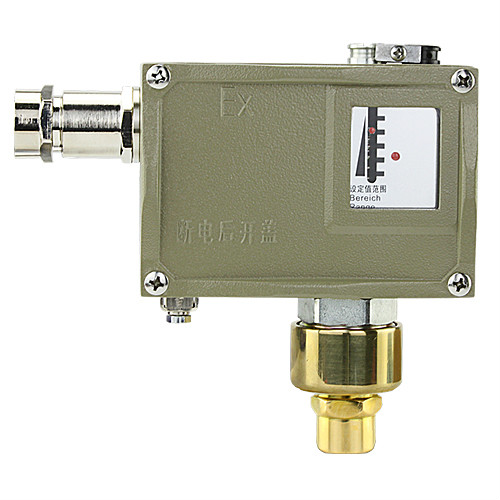

機械式壓力開關
應用領域：
主要適用于空氣、氣體、水蒸氣等中性氣體和水、制冷劑，油等液體介質，可用于真空。產品特點：
- 1、機械式開關，無需供電，使用簡單
- 2、有常開常閉觸點
- 3、壓力報警點可調
- 4、適用于防爆要求的場合
- 5、使用方便，工作穩定，機械壽命長
- 6、可用于真空
機械式壓力開關采用波紋管式傳感器?？捎糜诳諝?、氣體、水蒸氣等中性氣體和水、制冷劑、油等液體介質?？刂破鞯脑O定值可調，調節范圍﹣0.1……2.5MPa。
當系統內壓力高于或低于額定的安全壓力時,機械式壓力開關-感應器內碟片瞬時發生移動,通過連接導桿推動開關接頭接通或斷開,當壓力降至或升額定的恢復值時,碟片瞬時復位,開關自動復位,或者簡單的說是當被測壓力超過額定值時,彈性元件的自由端產生位移,直接或經過比較后推動開關元件,改變開關元件的通斷狀態,達到控制被測壓力的目的。壓力開關采用的彈性元件有單圈彈簧管、膜片、膜盒及波紋管等。
1.儀表參數
| 工作參數 |
普通型 |
防爆型 |
|
工作粘度 |
＜1x10-3m2/s |
＜1x10-3m2/s |
|
開關元件 |
微動開關 |
密封開關 |
|
防爆等級 |
/ |
Exed II CT4~T6 |
|
外殼防護等級 |
IP65 |
IP54 |
|
環境溫度 |
-20℃~50℃ |
-20℃~50℃ |
|
介質溫度 |
0~120℃ |
0~120℃ |
|
安裝位置 |
/ |
壓力垂直向下 |
|
抗振性能 |
BL-Y502:40m/s2 |
Max. 20m/s2 |
|
重復性誤差 |
≤1% |
≤1% |
|
觸點容量 |
AC 220V ,6A(阻性) |
DC 250V ,0.25A(阻性), 60W max. AC 250V ,5A(阻性),1250VA max. |
| 序號 |
對應設定值調節范圍 |
耐壓 |
對應外形型號 |
||
|
B |
K |
X |
|||
|
01 |
-0.1~0 |
-0.1~0 |
-0.1~0 |
1 |
普通：01 |
|
02 |
-0.1~0.1 |
-0.1~0.1 |
0~0.1 |
||
|
03 |
-0.1~0.16 |
-0.1~0.16 |
0~0.16 |
||
|
04 |
-0.1~0.25 |
-0.1~0.25 |
0.01~0.25 |
||
|
05 |
0~0.1 |
0~0.1 |
0.01~0.3 |
||
|
06 |
0~0.16 |
0~0.16 |
0.02~0.4 |
||
|
07 |
0.01~0.25 |
0.01~0.25 |
0.03~0.6 |
||
|
08 |
0.02~0.4 |
0.02~0.4 |
0.03~0.8 |
2 |
普通：02 |
|
09 |
0.03~0.6 |
0.03~0.6 |
0.03~1.0 |
||
|
10 |
0.03~1 |
0.03~1 |
0.03~1.6 |
||
|
11 |
0.05~1.6 |
0.05~1.6 |
0.05~2.5 |
5 |
普通：03 |
|
12 |
0.05~2.5 |
0.05~2.5 |
0.05~3.0 |
||
|
13 |
|
|
0.05~4.0 |
|
|
|
注： ① 耐壓值的含義：在實際工作中，即使短暫的壓力峰值也不能超過這 個值。 ② X型壓力控制器：序號01~05的耐壓值為0.5Mpa；06~09的耐壓值 為3.0Mpa；10~13的耐壓值為6.0Mpa。 ③ X型對應外形尺寸07,08，只有連接螺紋的區別，此處不另加標注。 |
|||||
|
（機械式壓力開關）型 號 |
（機械式壓力開關）說 明 |
||||
|
BL-Y502- |
□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
B |
|
|
|
切換差不可調 |
|
K |
切換差可調 |
||||
|
X |
超小型設計 |
||||
|
設定值調節范圍 |
01 |
設定值調節范圍參照設定值參照表 |
|||
|
02 |
|||||
|
03 |
|||||
|
04 |
|||||
|
05 |
|||||
|
06 |
|||||
|
07 |
|||||
|
08 |
|||||
|
09 |
|||||
|
10 |
|||||
|
11 |
|||||
|
12 |
|||||
|
13 |
|||||
|
連接方式 |
G |
G1/4內螺紋 |
|||
|
防爆等級 |
F |
無防爆 |
|||
|
E |
Exed II CT4-T6 |
||||
|
備注： X型壓力開關無防爆形式。 |
|||||
